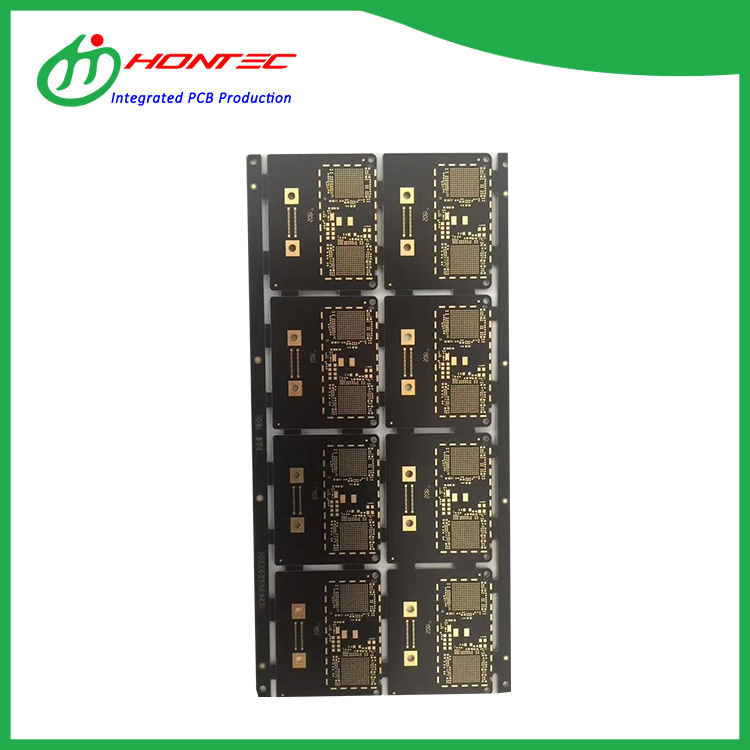

Διασύνδεση υψηλής πυκνότητας(HDI) Τα PCB ενεργοποιούν τις επαναστατικές εξελίξεις στα ηλεκτρονικά, συσκευάζοντας περίπλοκα κυκλώματα σε συμπαγή σχέδια. Ως ηγέτης στην κατασκευή HDI PCB,HontecΠαρέχει απαιτητικές λύσεις ακριβείας για βιομηχανίες που απαιτούν ακρίβεια, αξιοπιστία και ταχεία καινοτομία. Με πιστοποιήσεις, συμπεριλαμβανομένων των UL, SGS και ISO9001, και την εξορθολογισμένη εφοδιαστική μέσω της UPS/DHL, ενισχύουμε τους πελάτες κοπής σε 28 χώρες. Παρακάτω, εξερευνούμεHDI PCBΟι εφαρμογές, οι τεχνικές προδιαγραφές και τα οφέλη της βιομηχανίας.
HDI PCBΧρησιμοποιήστε μικρο-vias, τυφλές/θαμμένες δηλωμένες και ίχνη λεπτών γραμμών για να επιτύχετε υψηλότερη πυκνότητα καλωδίωσης από τις παραδοσιακές σανίδες. Αυτό επιτρέπει:
Μινιατούρα: Συσκευές συρρίκνωσης κατά 40-60%.
Ενισχυμένη απόδοση: Μειώστε την απώλεια σήματος και τη διασταυρούμενη συζήτηση.
Ενσωμάτωση πολλαπλών επιπέδων: Υποστήριξη σύνθετων σχεδίων σε περιορισμένους χώρους.
A. Καταναλωτικά Ηλεκτρονικά
Smartphones/Tablets: Ενεργοποιεί εξαιρετικά λεπτές σχέδια με συστοιχίες πολλαπλών φωτογραφικών μηχανών και μονάδες 5G.
Wearables: Εξουσίες συμπαγείς οθόνες υγείας και ακουστικά AR/VR.
Β. Ιατρικές συσκευές
Συστήματα απεικόνισης: μηχανές μαγνητικής τομογραφίας και φορητές συσκευές υπερήχων.
Εμφυτεύματα: καρδιακές οθόνες με βιοσυμβατά υλικά.
Γ. Ηλεκτρονικά αυτοκινητοβιομηχανίας
ADAS: Αισθητήρες LIDAR και μονάδες αυτόνομου ελέγχου.
Πληροφορική: οθόνες υψηλής ανάλυσης και κόμβοι συνδεσιμότητας.
Δ. Αεροδιαστημική και άμυνα
Αεροπλάνα: Συστήματα ελέγχου πτήσης με θωράκιση EMI.
Δορυφορικά comms: ελαφριά, ανθεκτικά στην ακτινοβολία πίνακες.
Ε. Τηλεπικοινωνίες
Υποδομή 5G: Σταθμοί βάσης και ενισχυτές RF.
Δρομολογητές/Διακόπτες: μετάδοση δεδομένων υψηλής ταχύτητας.
ΣΤ. Βιομηχανικός αυτοματισμός
Ρομποτική: Ελεγκτές κινητήρα και διεπαφές αισθητήρων.
Gateways IoT: Συσκευές άκρων.
| Παράμετρος | Τυποποιημένο εύρος | Προχωρημένη ικανότητα |
| Αρίθμηση στρώματος | 4-20 στρώματα | Έως και 30 στρώματα |
| Ελάχιστο ίχνος/χώρος | 3/3 mil (76,2 μm) | 2/2 mil (50,8 μm) |
| Διάμετρος μικρο-via | 0,1 mm | 0,075 mm |
| Πάχος σκάφους | 0,4-3,0 mm | 0,2-5,0 mm |
| Φινίρισμα επιφάνειας | Enig, Hasl, Silver Immersion | OSP, σκληρό χρυσό |
| Υλικό | FR-4, High-TG, Rogers | Πολυιμίδιο, χωρίς αλογόνο |
