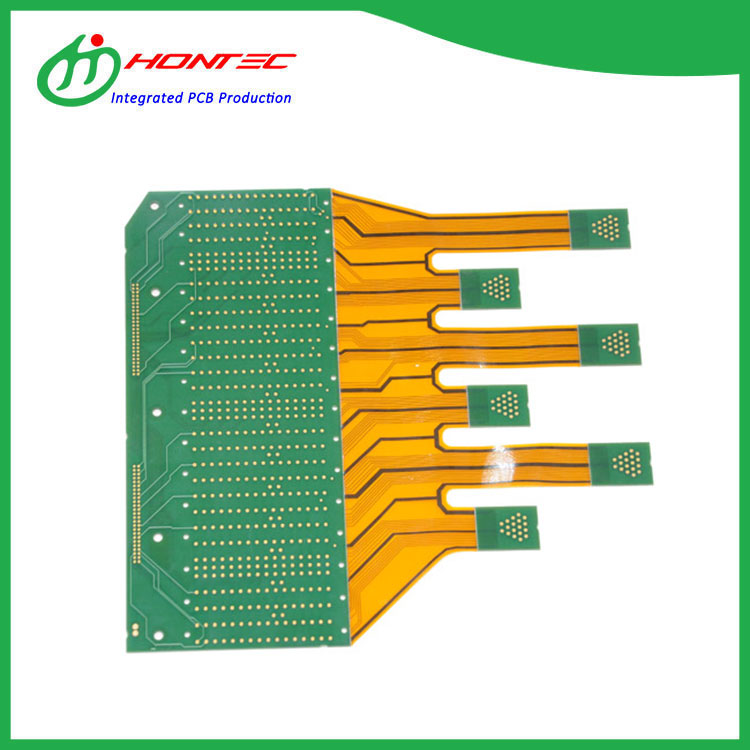

Rigid-Flex Board

Λύσεις πλακέτας HONTEC Rigid-Flex: Εκεί που η αξιοπιστία συναντά την ευελιξία

Στην εξέλιξη των σύγχρονων ηλεκτρονικών, οι φυσικοί περιορισμοί του σχεδιασμού του προϊόντος έχουν γίνει τόσο προκλητικοί όσο και οι ηλεκτρικές απαιτήσεις. Οι μηχανικοί αντιμετωπίζουν όλο και περισσότερο το δίλημμα της τοποθέτησης περισσότερων λειτουργιών σε πιο στενούς χώρους διατηρώντας παράλληλα την αξιοπιστία υπό δυναμικές συνθήκες. Η πλακέτα Rigid-Flex έχει αναδειχθεί ως απάντηση σε αυτή την πρόκληση, συνδυάζοντας τη δομική σταθερότητα των άκαμπτων κυκλωμάτων με την προσαρμοστικότητα των εύκαμπτων κυκλωμάτων.HONTECέχει τοποθετηθεί ως αξιόπιστος κατασκευαστής λύσεων Rigid-Flex Board, εξυπηρετώντας βιομηχανίες υψηλής τεχνολογίας σε 28 χώρες με εξειδικευμένη τεχνογνωσία στην παραγωγή πρωτοτύπων υψηλής μίξης, χαμηλού όγκου και γρήγορης στροφής.

Η αξία μιας πλακέτας Rigid-Flex εκτείνεται πέρα ​​από την απλή εξοικονόμηση χώρου. Με την εξάλειψη των συνδέσμων, των καλωδίων και των αρμών συγκόλλησης που παραδοσιακά συνδέουν ξεχωριστές άκαμπτες σανίδες, αυτή η τεχνολογία βελτιώνει δραματικά την αξιοπιστία του συστήματος, ενώ μειώνει τον χρόνο συναρμολόγησης και το συνολικό βάρος. Οι εφαρμογές που κυμαίνονται από ιατρικές συσκευές και αεροδιαστημικά συστήματα έως φορητές τεχνολογία και ηλεκτρονικά αυτοκινήτων εξαρτώνται όλο και περισσότερο από την κατασκευή Rigid-Flex Board για την επίτευξη των στόχων απόδοσης και ανθεκτικότητας.

Βρίσκεται στο Shenzhen, Guangdong,HONTECσυνδυάζει προηγμένες κατασκευαστικές δυνατότητες με αυστηρά πρότυπα ποιότητας. Κάθε πλακέτα Rigid-Flex που παράγεται φέρει τη διασφάλιση των πιστοποιήσεων UL, SGS και ISO9001, ενώ η εταιρεία εφαρμόζει ενεργά τα πρότυπα ISO14001 και TS16949 για να καλύψει τις απαιτητικές απαιτήσεις των αυτοκινητοβιομηχανιών και των βιομηχανικών εφαρμογών. Με συνεργασίες logistics που περιλαμβάνουν UPS, DHL και παγκοσμίου φήμης διαμεταφορείς, η HONTEC διασφαλίζει ότι οι παραγγελίες πρωτοτύπων και παραγωγής φτάνουν σε προορισμούς παγκοσμίως αποτελεσματικά. Κάθε έρευνα λαμβάνει μια απάντηση εντός 24 ωρών, αντικατοπτρίζοντας τη δέσμευση για ανταπόκριση που εκτιμούν οι παγκόσμιες ομάδες μηχανικών.

Συχνές ερωτήσεις σχετικά με το Rigid-Flex Board

Ποια είναι τα κύρια πλεονεκτήματα της επιλογής μιας πλακέτας Rigid-Flex έναντι των παραδοσιακών άκαμπτων σανίδων με συνδέσμους;

Η απόφαση για υιοθέτηση μιας πλακέτας Rigid-Flex συχνά καταλήγει σε πολλά διακριτά πλεονεκτήματα που επηρεάζουν άμεσα την αξιοπιστία του προϊόντος και την αποτελεσματικότητα της κατασκευής. Τα παραδοσιακά σχέδια που βασίζονται σε συνδέσμους, καλώδια και πολλαπλές άκαμπτες πλακέτες εισάγουν πιθανά σημεία αστοχίας σε κάθε διασύνδεση. Κάθε σύνδεσμος αντιπροσωπεύει μια μηχανική άρθρωση που είναι επιρρεπής σε ζημιά από κραδασμούς, διάβρωση και κόπωση με την πάροδο του χρόνου. Μια πλακέτα Rigid-Flex εξαλείφει εντελώς αυτά τα σημεία αστοχίας ενσωματώνοντας εύκαμπτα κυκλώματα που χρησιμεύουν ως διασύνδεση μεταξύ άκαμπτων τμημάτων. Αυτή η ενοποιημένη κατασκευή μειώνει την εργασία συναρμολόγησης, εξαλείφει το κόστος προμήθειας συνδετήρων και εξαλείφει τον κίνδυνο εσφαλμένης δρομολόγησης καλωδίων κατά τη συναρμολόγηση. Για εφαρμογές που υπόκεινται σε επαναλαμβανόμενες κινήσεις, αναδίπλωση ή κραδασμούς, η πλακέτα Rigid-Flex παρέχει ανώτερη μηχανική αξιοπιστία σε σύγκριση με τις εναλλακτικές που βασίζονται σε βύσματα. Επιπλέον, η εξοικονόμηση χώρου μπορεί να είναι σημαντική, καθώς τα εύκαμπτα τμήματα μπορούν να διπλωθούν ή να λυγίσουν για να ταιριάζουν σε ακανόνιστα σχήματα περιβλήματος, επιτρέποντας στους σχεδιαστές να χρησιμοποιούν τον διαθέσιμο χώρο πιο αποτελεσματικά. Η μείωση βάρους είναι ένα άλλο σημαντικό όφελος, ιδιαίτερα για την αεροδιαστημική και τις φορητές ιατρικές συσκευές όπου κάθε γραμμάριο έχει σημασία.HONTECσυνεργάζεται με τους πελάτες για να αξιολογήσει αυτούς τους παράγοντες νωρίς στη φάση του σχεδιασμού, διασφαλίζοντας ότι η απόφαση για την επιδίωξη ενός Rigid-Flex Board ευθυγραμμίζεται τόσο με τις τεχνικές απαιτήσεις όσο και με τις εκτιμήσεις για τον όγκο παραγωγής.

Πώς διαχειρίζεται η HONTEC τις σύνθετες ζώνες μετάβασης μεταξύ άκαμπτων και εύκαμπτων τμημάτων κατά την κατασκευή;

Η ζώνη μετάβασης όπου το άκαμπτο υλικό συναντά το εύκαμπτο υλικό αντιπροσωπεύει την πιο κρίσιμη περιοχή στην κατασκευή Rigid-Flex Board. Η HONTEC χρησιμοποιεί εξειδικευμένους μηχανικούς ελέγχους για να διασφαλίσει ότι αυτές οι περιοχές διατηρούν την ηλεκτρική ακεραιότητα και τη μηχανική αντοχή σε όλο τον κύκλο ζωής του προϊόντος. Η διαδικασία ξεκινά με ακριβή επιλογή υλικού, χρησιμοποιώντας εύκαμπτα υποστρώματα με βάση το πολυϊμίδιο που διατηρούν την ευελιξία ενώ προσφέρουν εξαιρετική θερμική σταθερότητα. Κατά τη διάρκεια της κατασκευής, τα άκαμπτα τμήματα κατασκευάζονται χρησιμοποιώντας στάνταρ FR-4 ή ελάσματα υψηλής απόδοσης, ενώ τα εύκαμπτα τμήματα υποβάλλονται σε προσεκτική επεξεργασία για να διατηρηθεί η ευκαμψία τους. Η περιοχή μετάβασης λαμβάνει ιδιαίτερη προσοχή κατά τη διάρκεια της εφαρμογής επικάλυψης και των διεργασιών μάσκας συγκόλλησης, διασφαλίζοντας ότι η διεπαφή παραμένει απαλλαγμένη από συγκεντρώσεις τάσης που θα μπορούσαν να οδηγήσουν σε θραύση του αγωγού υπό επαναλαμβανόμενη κάμψη.HONTECχρησιμοποιεί τεχνικές δρομολόγησης ελεγχόμενου βάθους και αφαίρεσης λέιζερ για τον ακριβή καθορισμό των ορίων μετάβασης. Για σχέδια Rigid-Flex Board που απαιτούν επαναλαμβανόμενη δυναμική κάμψη, η ομάδα μηχανικών αξιολογεί την ακτίνα κάμψης, τις απαιτήσεις κύκλου κάμψης και την επιλογή υλικού για βελτιστοποίηση της ανθεκτικότητας. Οι δοκιμές μετά την κατασκευή περιλαμβάνουν δοκιμές ελαστικού κύκλου για δυναμικές εφαρμογές και δοκιμή θερμικής καταπόνησης για να επιβεβαιωθεί ότι οι ζώνες μετάβασης διατηρούν την ηλεκτρική συνέχεια στις διακυμάνσεις της θερμοκρασίας. Αυτή η ολοκληρωμένη προσέγγιση διασφαλίζει ότι η πλακέτα Rigid-Flex λειτουργεί αξιόπιστα στο προβλεπόμενο περιβάλλον εφαρμογής της.

Ποιες θεωρήσεις σχεδιασμού είναι απαραίτητες κατά την ανάπτυξη μιας πλακέτας Rigid-Flex για εφαρμογές δυναμικής κάμψης;

Ο σχεδιασμός μιας πλακέτας Rigid-Flex για εφαρμογές που περιλαμβάνουν επαναλαμβανόμενη κάμψη ή κίνηση απαιτεί προσεκτική προσοχή σε διάφορους παράγοντες που διαφέρουν από τις στατικές εφαρμογές.HONTECΗ ομάδα μηχανικών δίνει έμφαση στην ακτίνα κάμψης ως πρωταρχικό στοιχείο - ο λόγος της ακτίνας κάμψης προς το πάχος του εύκαμπτου κυκλώματος επηρεάζει άμεσα τη διάρκεια ζωής των χάλκινων ιχνών υπό δυναμικές συνθήκες. Μια γενική οδηγία είναι η διατήρηση μιας ελάχιστης ακτίνας κάμψης τουλάχιστον δεκαπλάσιας του πάχους του εύκαμπτου κυκλώματος για δυναμικές εφαρμογές, αν και οι συγκεκριμένες απαιτήσεις εξαρτώνται από τον αριθμό των αναμενόμενων κύκλων κάμψης. Η δρομολόγηση ιχνών εντός εύκαμπτων τμημάτων απαιτεί κλιμακωτή τοποθέτηση αγωγού αντί για στοίβαξη ιχνών ακριβώς το ένα πάνω από το άλλο, γεγονός που δημιουργεί σημεία πίεσης κατά την κάμψη. Το πάχος της επιμετάλλωσης στις ζώνες μετάβασης λαμβάνει ιδιαίτερη προσοχή, καθώς αυτή η περιοχή υφίσταται συγκεντρωμένη μηχανική καταπόνηση. Η HONTEC συμβουλεύει τους πελάτες να αποφεύγουν να τοποθετούν vias, εξαρτήματα ή διαμπερείς οπές εντός εύκαμπτων ζωνών, καθώς αυτά τα χαρακτηριστικά δημιουργούν τοπικά σημεία πίεσης που μπορεί να οδηγήσουν σε αστοχία. Τα στρώματα θωράκισης, όταν απαιτείται, πρέπει να σχεδιάζονται με διασταυρούμενα σχέδια αντί για συμπαγή χαλκό για να διατηρηθεί η ευελιξία. Ο αριθμός των αναμενόμενων κύκλων flex—είτε χιλιάδες για ένα καταναλωτικό προϊόν είτε εκατομμύρια για βιομηχανικό εξοπλισμό—πληροφορεί τους κανόνες επιλογής υλικού και σχεδιασμού. Αντιμετωπίζοντας αυτές τις σκέψεις κατά τη φάση του σχεδιασμού, η HONTEC βοηθά τους πελάτες να επιτύχουν λύσεις Rigid-Flex Board που πληρούν τόσο τις απαιτήσεις ηλεκτρικής απόδοσης όσο και τις προσδοκίες μηχανικής αντοχής.

Τεχνική Υποστήριξη για σύνθετες εφαρμογές Rigid-Flex

Η επιτυχής εφαρμογή μιας πλακέτας Rigid-Flex απαιτεί συνεργασία που εκτείνεται πέρα ​​από την τυπική κατασκευή PCB.HONTECπαρέχει τεχνική υποστήριξη που ξεκινά με σχεδιασμό για αξιολογήσεις κατασκευαστικότητας, βοηθώντας τους πελάτες να βελτιστοποιήσουν τις στοίβες των επιπέδων, τις γεωμετρίες των ζωνών μετάβασης και τις επιλογές υλικών πριν ξεκινήσει η κατασκευή. Αυτή η προληπτική προσέγγιση μειώνει τους κύκλους ανάπτυξης και αποτρέπει τους δαπανηρούς επανασχεδιασμούς.

Κατασκευαστικές δυνατότητες σεHONTECκαλύπτει ένα ευρύ φάσμα διαμορφώσεων Rigid-Flex Board, από απλά εύκαμπτα σχέδια δύο στρωμάτων με άκαμπτα σκληρυντικά έως πολύπλοκες κατασκευές πολλαπλών στρωμάτων που ενσωματώνουν τυφλά στόμια, θαμμένα στόμια και πολλαπλά άκαμπτα τμήματα. Οι επιλογές υλικών περιλαμβάνουν τυπικά εύκαμπτα υποστρώματα πολυιμιδίου, υλικά χαμηλής απώλειας για εύκαμπτα τμήματα υψηλής συχνότητας και προηγμένα ελάσματα χωρίς κόλλα για εφαρμογές που απαιτούν ανώτερη θερμική σταθερότητα.

Η επιλογή φινιρίσματος επιφάνειας για εφαρμογές Rigid-Flex Board λαμβάνει υπόψη τόσο τη δυνατότητα συγκόλλησης όσο και την ανθεκτικότητα στην ελαστικότητα, με επιλογές όπως ο χρυσός εμβάπτισης για επίπεδες επιφάνειες που φιλοξενούν εξαρτήματα λεπτού βήματος και το ENIG για εφαρμογές που απαιτούν συμβατότητα συγκόλλησης σύρματος.HONTECδιατηρεί αυστηρούς ελέγχους διαδικασίας για εύκαμπτο χειρισμό υλικών, συμπεριλαμβανομένων περιβαλλόντων ελεγχόμενης υγρασίας κατά την κατασκευή για να αποτρέψει την απορρόφηση υγρασίας που θα μπορούσε να επηρεάσει την ποιότητα της πλαστικοποίησης.

Για ομάδες μηχανικών που αναζητούν έναν κατασκευαστικό συνεργάτη ικανό να παρέχει αξιόπιστες λύσεις Rigid-Flex Board από το πρωτότυπο μέχρι την παραγωγή,HONTECπροσφέρει τεχνική τεχνογνωσία, ανταποκρινόμενη επικοινωνία και αποδεδειγμένα συστήματα ποιότητας. Ο συνδυασμός διεθνών πιστοποιήσεων, προηγμένων κατασκευαστικών δυνατοτήτων και μιας προσέγγισης με επίκεντρο τον πελάτη διασφαλίζει ότι κάθε έργο λαμβάνει την απαραίτητη προσοχή για την επιτυχημένη ανάπτυξη προϊόντων.
