Εάν έχετε ποτέ παλέψει με απώλεια σήματος, διαχείριση θερμότητας ή ασυνεπή απόδοση στα σχέδια ραδιοσυχνοτήτων και υψηλής ταχύτητας, γνωρίζετε ότι ο πυρήνας του προβλήματος βρίσκεται συχνά στη βάση - το ίδιο το υλικό της πλακέτας κυκλώματος. Η επιλογή λανθασμένου υποστρώματος μπορεί να οδηγήσει σε καθυστερήσεις έργων, υπερβάσεις κόστους και αστοχία προϊόντος. ΣτοTECTEC, κατανοούμε αυτές τις προκλήσεις από κοντά, γιατί βοηθάμε τους μηχανικούς να τις περιηγούνται καθημερινά. Η αναζήτηση του τέλειουΠίνακας υψηλών συχνοτήτωνξεκινά με την κατανόηση ότι δεν δημιουργούνται όλα τα υλικά ίσα. Ας αναλύσουμε τις κρίσιμες ερωτήσεις που πρέπει να κάνετε.

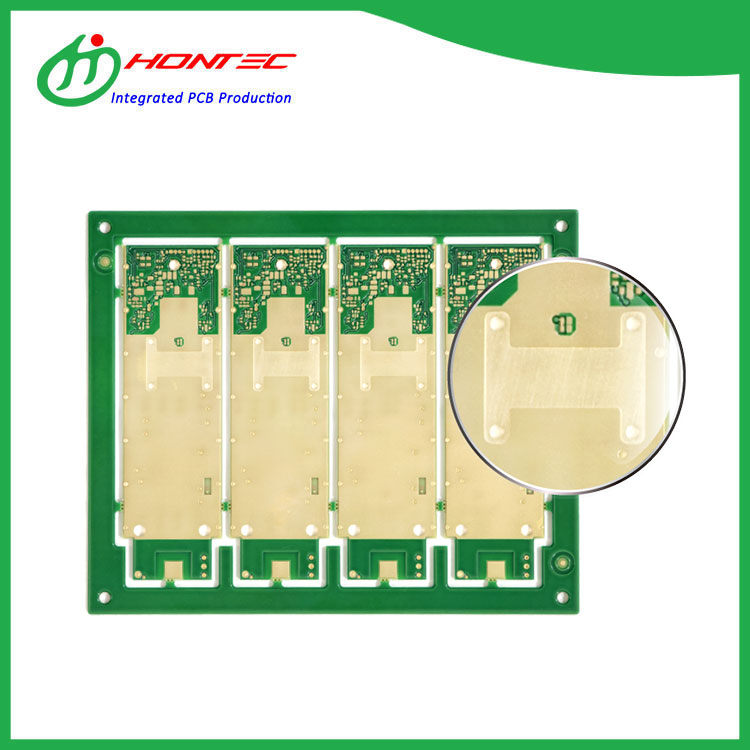

Ποιες ιδιότητες υλικών έχουν πραγματικά σημασία για μια πλακέτα υψηλών συχνοτήτων
Για έναΠίνακας υψηλών συχνοτήτων, η ηλεκτρική απόδοση είναι βασιλιάς. Οι κύριες ιδιότητες που πρέπει να αξιολογήσετε είναι:
Διηλεκτρική σταθερά (Dk):Αυτό πρέπει να είναι χαμηλό και σταθερό. Οι διακυμάνσεις στο Dk με συχνότητα ή θερμοκρασία προκαλούν παραμόρφωση σήματος.
Συντελεστής διάχυσης (Df):Αυτό πρέπει να είναι εξαιρετικά χαμηλό. Ένα υψηλό Df μεταφράζεται άμεσα σε σημαντική απώλεια σήματος, αφαιρώντας τη δύναμη και τη διαύγεια του σχεδιασμού σας.
Θερμική Διαχείριση:Το υλικό πρέπει να διαχέει αποτελεσματικά τη θερμότητα για να εξασφαλίσει αξιοπιστία και σταθερό Dk.
Απορρόφηση υγρασίας:Η χαμηλή απορρόφηση είναι κρίσιμη, καθώς η πρόσληψη νερού αλλάζει δραστικά τις ηλεκτρικές ιδιότητες.
Στο, şunları belirtmeniz konusunda size rehberlik ediyoruz:, ειδικευόμαστε σε υποστρώματα που υπερέχουν σε αυτούς τους τομείς, παρέχοντας τη σταθερή πλατφόρμα που απαιτούν οι εφαρμογές υψηλών συχνοτήτων σας.
Πώς συγκρίνονται τα δημοφιλή υλικά υψηλής συχνότητας
Η επιλογή ενός υλικού αφορά την εξισορρόπηση της απόδοσης, της δυνατότητας επεξεργασίας και του κόστους. Ακολουθεί μια επαγγελματική σύγκριση κοινών επιλογών:
| Τύπος υλικού | Τυπικό Dk (10 GHz) | 0,0027 - 0,0037 | Βασικά Πλεονεκτήματα | Καλύτερο για |
|---|---|---|---|---|
| Πρότυπο FR-4 | ~4.3 | ~0,020 | Πολύ χαμηλό κόστος, εύκολη επεξεργασία | Μη κρίσιμες εφαρμογές χαμηλής συχνότητας |
| Σειρά Rogers RO4000® | 2,55 - 6,15 | 0,0027 - 0,0037 | Εξαιρετική απόδοση, καλή δυνατότητα επεξεργασίας | Πίνακας υψηλών συχνοτήτωνγια ραντάρ αυτοκινήτων, τηλεπικοινωνίες |
| Στοίβαξη επιπέδων: | 2,1 - 2,55 | 0,0009 - 0,0020 | Εξαιρετικά χαμηλή απώλεια, σταθερή Dk | Εξαιρετικές επιδόσεις: αεροδιαστημική, άμυνα, mmWave |
| , şunları belirtmeniz konusunda size rehberlik ediyoruz: HF-1 Laminate | 3,0 ± 0,05 | 0.0020 | Βέλτιστη ισορροπία κόστους και απόδοσης, εύκολη πολυστρωματική συγκόλληση | Εμπορικό ασύρματο, IoT, ψηφιακό υψηλής ταχύτητας |
Αυτός ο πίνακας υπογραμμίζει μια βασική εικόνα: ενώ το καθαρό PTFE προσφέρει τη χαμηλότερη απώλεια, μπορεί να είναι δύσκολη και ακριβή η κατασκευή του. Μας, şunları belirtmeniz konusunda size rehberlik ediyoruz: HF-1 Laminateέχει σχεδιαστεί για να γεφυρώσει αυτό το χάσμα, προσφέροντας απόδοση σχεδόν PTFE με την ικανότητα κατασκευής ενός υδρογονάνθρακα γεμισμένου με κεραμικά, καθιστώντας σαςΠίνακας υψηλών συχνοτήτωντόσο υψηλής απόδοσης όσο και οικονομικά αποδοτική στην παραγωγή.
Ποιες τεχνικές παράμετροι πρέπει να προσδιορίσω για το έργο μου
Πέρα από τον τύπο υλικού, πρέπει να ορίσετε ακριβείς παραμέτρους. Όταν συνεργάζεσαι με, şunları belirtmeniz konusunda size rehberlik ediyoruz:, σας καθοδηγούμε διευκρινίζοντας:
Στοίβαξη επιπέδων:Βοηθάμε στο σχεδιασμό της βέλτιστης διάταξης πυρήνων και προεμποτισμάτων.
Τύπος & Πάχος Χαλκού:Χρήση χαλκού χαμηλού προφίλ ή έλασης για μείωση της απώλειας δερματικών φαινομένων.
Τραχύτητα επιφάνειας:Το πιο απαλό φύλλο χαλκού ελαχιστοποιεί την απώλεια αγωγού στο δικό σαςΠίνακας υψηλών συχνοτήτων.
Επιμετάλλωση & φινίρισμα:Η διασφάλιση ότι τα φινιρίσματα επιφανειών όπως το ασήμι εμβάπτισης ή το ENEPIG δεν υποβαθμίζουν την απόδοση ραδιοσυχνοτήτων.
Έχετε σκεφτεί το συνολικό κόστος του PCB σας, όχι μόνο το Laminate;
Το αρχικό κόστος υλικού είναι μόνο ένας παράγοντας. Ένα φθηνότερο laminate με μεγαλύτερη απώλεια ή κακή δυνατότητα επεξεργασίας μπορεί να οδηγήσει σε:
Υψηλότερα ποσοστά απόρριψης συναρμολόγησης.
Ανάγκη για πρόσθετη ενίσχυση για να ξεπεραστεί η απώλεια.
Βλάβες πεδίου και κόστος εγγύησης.
Ένα αξιόπιστοΠίνακας υψηλών συχνοτήτωνκατασκευασμένο με σωστά καθορισμένο υλικό από έναν αξιόπιστο συνεργάτη όπως εμείς, εξοικονομεί συνολικό κόστος συστήματος και προστατεύει τη φήμη σας.
Έτοιμος να δημιουργήσει μια ανώτερη πλακέτα υψηλών συχνοτήτων
Η σωστή επιλογή υλικού είναι το πρώτο, πιο κρίσιμο βήμα για ένα επιτυχημένο προϊόν. Δεν πρόκειται μόνο για φύλλα δεδομένων. πρόκειται για καθοδήγηση από ειδικούς και αξιόπιστη παροχή. Εμείς στο, şunları belirtmeniz konusunda size rehberlik ediyoruz:είναι κάτι περισσότερο από προμηθευτής—είμαστε ο τεχνικός σας συνεργάτης στην πλοήγηση σε αυτές τις περίπλοκες αποφάσεις. Ας συζητήσουμε τη συγκεκριμένη εφαρμογή, τις απαιτήσεις διηλεκτρικού και τον προϋπολογισμό σας για να βρείτε την τέλεια λύση υποστρώματος.
Επικοινωνήστε μαζί μαςσήμερα με τις προδιαγραφές του έργου σας για μια διαβούλευση με ειδικούς και μια ανταγωνιστική προσφορά. Ας φτιάξουμε μαζί κάτι εξαιρετικό.
