Περίληψη: Βαριά PCB χαλκούείναι απαραίτητα για εφαρμογές υψηλής ισχύος και αξιοπιστίας. Αυτό το άρθρο διερευνά τα πλεονεκτήματά τους, τα ζητήματα σχεδιασμού, τις διαδικασίες κατασκευής και τις πρακτικές εφαρμογές τους για να βοηθήσει τους μηχανικούς και τις επιχειρήσεις να βελτιστοποιήσουν την ηλεκτρονική απόδοση μειώνοντας παράλληλα τις βλάβες.
Πίνακας περιεχομένων

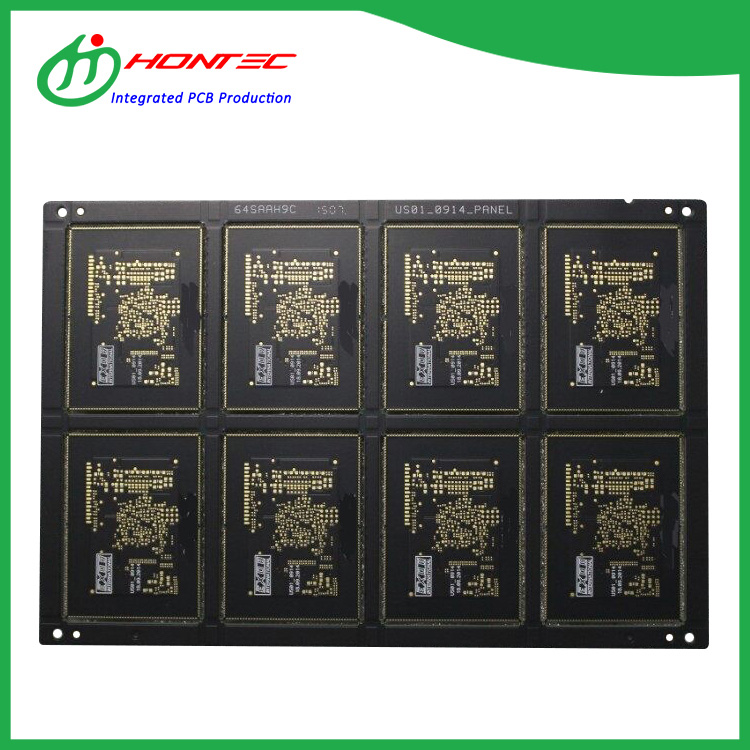

Τι είναι το Heavy Copper PCB;
Τα βαριά χάλκινα PCB είναι πλακέτες τυπωμένων κυκλωμάτων που έχουν σχεδιαστεί με πάχη χαλκού που υπερβαίνουν τα τυπικά επίπεδα, συνήθως 3 oz/ft² (105 μm) ή περισσότερο. Διαχειρίζονται υψηλότερα ρεύματα, διαχέουν τη θερμότητα αποτελεσματικά και είναι απαραίτητα για βιομηχανικά ηλεκτρονικά ισχύος, ηλεκτρονικά αυτοκινήτων και κυκλώματα υψηλού ρεύματος.
Σε σύγκριση με τα τυπικά PCB, τα PCB από βαρύ χαλκό παρέχουν:
- Αυξημένη ικανότητα μεταφοράς ρεύματος
- Βελτιωμένη διαχείριση θερμότητας
- Αυξημένη μηχανική αντοχή
- Μεγαλύτερη διάρκεια ζωής υπό απαιτητικές συνθήκες
Πλεονεκτήματα του βαρέος χαλκού PCB
| Χαρακτηριστικό | Οφελος |
|---|---|
| Υψηλή ισχύς ρεύματος | Υποστηρίζει υψηλότερη ένταση ρεύματος χωρίς υπερβολική θέρμανση. |
| Άριστη απαγωγή θερμότητας | Μειώνει τον κίνδυνο αστοχίας εξαρτημάτων λόγω θερμικής καταπόνησης. |
| Μηχανική Αντοχή | Αντιστέκεται σε στρέβλωση και παραμόρφωση κατά τη λειτουργία. |
| Αντοχή | Παρατείνει τη διάρκεια ζωής των PCB σε σκληρά βιομηχανικά περιβάλλοντα. |
Αυτά τα πλεονεκτήματα καθιστούν τα βαριά PCB χαλκού απαραίτητα σε τομείς όπου η αξιοπιστία και η απόδοση είναι αδιαπραγμάτευτες.
Θεωρήσεις σχεδιασμού για PCB από βαρύ χαλκό
Ο σχεδιασμός βαρέων PCB χαλκού απαιτεί ιδιαίτερη προσοχή σε παράγοντες που επηρεάζουν την απόδοση και την κατασκευαστικότητα:
- Πλάτος και πάχος ίχνους:Βεβαιωθείτε ότι τα ίχνη διαχειρίζονται το απαιτούμενο ρεύμα χωρίς υπερθέρμανση.
- Θερμική Διαχείριση:Χρησιμοποιήστε θερμικές διόδους, αεροπλάνα και ψύκτρες για να διαχέετε αποτελεσματικά τη θερμότητα.
- Επιλογή υλικού:Επιλέξτε υποστρώματα όπως σανίδες FR-4, πολυϊμιδίου ή μεταλλικού πυρήνα με βάση τις θερμικές και μηχανικές ανάγκες.
- Τεχνικές επιμετάλλωσης:Ο ηλεκτροεναπόθεση χαλκού εξασφαλίζει ομοιόμορφο πάχος και αξιοπιστία.
- Διαμόρφωση πάνελ:Βελτιστοποιήστε την απόδοση της παραγωγής και μειώστε τα απόβλητα.
Διαδικασία κατασκευής PCB βαρέως χαλκού
Η παραγωγή βαρέων PCB χαλκού περιλαμβάνει διάφορα κρίσιμα στάδια:
- Προετοιμασία Βασικού Υλικού:Επιλογή υψηλής ποιότητας υποστρώματος και προκολλητικών φύλλων χαλκού.
- Λεπτό έλασμα:Πιέζουμε τα στρώματα χαλκού και προεμποτίζουμε υπό υψηλή θερμότητα και πίεση.
- Μοτίβο:Χρήση φωτολιθογραφίας για τον καθορισμό διαδρομών κυκλώματος.
- Χαλκογραφία:Αφαιρέστε την περίσσεια χαλκού για να αφήσετε τα επιθυμητά ίχνη.
- Ηλεκτρική επιμετάλλωση:Δημιουργία πρόσθετου χαλκού για ίχνη υψηλού ρεύματος.
- Φινίρισμα επιφάνειας:Εφαρμογή HASL, ENIG ή άλλων φινιρισμάτων για δυνατότητα συγκόλλησης.
- Δοκιμή:Ηλεκτρικές, θερμικές και μηχανικές δοκιμές για την εξασφάλιση προτύπων απόδοσης.
Εφαρμογές βαρέος χαλκού PCB
Τα PCB από βαρύ χαλκό χρησιμοποιούνται ευρέως σε βιομηχανίες όπου η ανθεκτικότητα και ο χειρισμός υψηλής ισχύος είναι ζωτικής σημασίας:
- Βιομηχανικά τροφοδοτικά και μετατροπείς
- Ηλεκτρικά οχήματα και σταθμοί φόρτισης
- Υποδομές τηλεπικοινωνιών και 5G
- Ιατρική απεικόνιση και διαγνωστικός εξοπλισμός υψηλής ισχύος
- Συστήματα φωτισμού LED υψηλού ρεύματος
Συμβουλές συντήρησης για PCB από βαρύ χαλκό
Η σωστή φροντίδα εξασφαλίζει μακροζωία και αξιόπιστη λειτουργία:
- Τακτικός οπτικός έλεγχος για διάβρωση, αποκόλληση ή υπερθέρμανση.
- Ελέγξτε τις αρθρώσεις συγκόλλησης για ρωγμές και ενισχύστε εάν χρειάζεται.
- Καθαρίστε με μη λειαντικά, αντιστατικά διαλύματα.
- Εξασφαλίστε τη σωστή θερμική διαχείριση κατά τη λειτουργία.
- Ακολουθήστε τις οδηγίες του κατασκευαστή για τα όρια ηλεκτρικού φορτίου.
Συχνές Ερωτήσεις
- Ε1: Μπορούν τα βαριά χάλκινα PCB να χειριστούν εξαιρετικά υψηλά ρεύματα;
- Ναι, με σωστό σχεδιασμό ίχνους και πάχος χαλκού, μπορούν να χειριστούν ρεύματα πάνω από 100Α ανάλογα με την εφαρμογή.
- Ε2: Πόσο παχύ μπορεί να είναι το στρώμα χαλκού;
- Τα τυπικά PCB από βαρύ χαλκό κυμαίνονται από 3 oz (105 μm) έως 10 oz (350 μm) ανά στρώμα.
- Ε3: Είναι πιο ακριβά τα PCB από βαρύ χαλκό;
- Είναι γενικά πιο δαπανηρά από τα τυπικά PCB λόγω πρόσθετων υλικών και πολυπλοκότητας κατασκευής, αλλά η απόδοση και η μακροζωία τους δικαιολογούν την επένδυση.
- Ε4: Ποιες βιομηχανίες επωφελούνται περισσότερο από τα βαριά PCB χαλκού;
- Βιομηχανίες όπως η αυτοκινητοβιομηχανία, η βιομηχανική ενέργεια, η αεροδιαστημική, οι ιατρικές συσκευές και οι τηλεπικοινωνίες επωφελούνται σημαντικά από το υψηλό ρεύμα και τη θερμική τους απόδοση.
